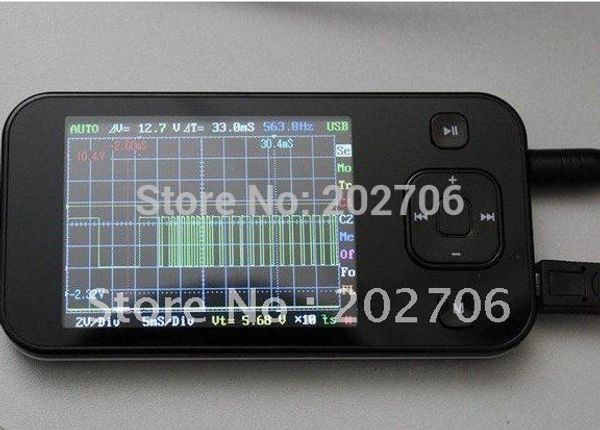

Во время очередного пролистывания каталога DX наткнулся на любопытную вещичку — карманный осциллограф по довольно невысокой цене ($70). Это, по видимому, копия DSO Nano (desu) от, карманного осциллографа с открытыми схемой и прошивкой. DX предлагает девайс в трех вариантах: (ахтунг, без батарейки и щупа!), и (предположительно — уже частотно-компенсированный, о чем позже). Я взял второй вариант. Аппарат соответствует DSO Nano v1, за исключением щупа (и то не уверен).
Аппаратные отличия v2 — новый стальной корпус, новая кнопка, измененная схема питания и заряда (в частности, при питании от USB батарея отключается от схемы, так что этот вариант нежелательно питать от USB). Параметры. 2.8' цветной TFT экран разрешением 320х240. Полоса пропускания (аналоговая часть): 0 1 МГц. Частота выборки и разрешение: до 1 МС/с 12 бит. Глубина памяти: 4096 точек.
Развертка: 1 мкс/дел 10 с/дел (шаг 1-2-5) (зависит от прошивки). Вертикальная чувствительность: 10 мВ/дел 10 В/дел (с щупом х1), 0.5 В/дел 10 В/дел (с щупом х10) (зависит от прошивки). Входное сопротивление: 500 кОм. Максимальное входное напряжение: 80 В (peak-to-peak, с щупом х1). Режимы развертки: Auto, Normal, Single, None и Scan (зависит от прошивки).
Jun 14, 2015 - Самой доступной является модель DSO201, который. Как видим сам осциллограф DS201 с чехлом, щуп, USB-кабель и инструкция. 5 РАБОТА С КАРМАННЫМ ОСЦИЛЛОГРАФОМ DSO NANO DSO201 Первое. Меню загрузки и прошивки карманного осциллографа DSO Nano 201: PLAY. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Карманный осциллограф. Фирменная Новинка Мини 2.8 'ARM DSO201 карман осциллограф dso-201 DSO Nano Цифровой осциллограф Мини. Обзор на DSO201 уже был, рассказать что то новое о приборе мне не. Кабель с miniUSB разъемом, пластиковые кольца для щупа, и инструкция.
Измерения: частота, период, коэфф. Заполнения, напряжения peak-to-peak, RMS, среднее и постоянное (зависит от прошивки). Тестовый сигнал 10 Гц 1 МГц (шаг 1-2-5) (зависит от прошивки). Хранение данных: карта microSD, до 2ГБ (SDHC/SDXC, а также microSD, не поддерживающие режим SPI — не поддерживаются).
Соединение с ПК: USB. Обновление: через бутлоадер по USB.
Питание: Li-Po аккумулятор 3.7 В 500 мАч Девайс поставляется с прошивкой Paul 1.5. Несмотря на изрядную глючность — на тот момент она была одной из лучших.
На сейчас появилась нормальная, менее глючная, более быстрая (это по заявлениям автора) и нормально поддерживающая FAT16/FAT32 (до этого прошивка могла писать только в предварительно созданные на FAT16 флешке файлы) прошивка от BenF, ссылка в конце статьи. Посмотреть на фотографии девайса с родной прошивкой можно. Работа с ней описана в мануале (линк в конце страницы), но стоит учесть — она сэмплирует не постоянно и регулярно теряет событие синхронизации, особенно на низких частотах. Также стоит отметить странное поведение и слоупочность при минимальных и максимальных частотах развертки. Девайс пришел примерно в таком виде, в плотном пакете (судя по всему — пакет от его собственного щупа) и ЕМНИП завернутый в пенополиэтилен для сохранности. В этом же пакете осцилл удобно хранить.
Комплектация. Корпус с платой и экраном.
Передняя накладка и скотч для ее крепления (3M 200MP, очень тонкая и липкая двусторонняя (или вообще чисто клеевая) пленка). Задняя накладка (скотч для ее крепления емнип уже наклеен). Батарейка. Щуп с комплектухой (4 пары колец, насадка-крюк и изолирующе-центрирующая насадка).
USB-A — miniUSB-B кабель (80см, говно изрядное) Впечатления Щуп в комплекте довольно неплохой (для таких частот, по крайней мере), но с нестандартным разьемом, предположительно MCX или SMB. И без делителя:( Комплектуха стандартная, за исключением бессмысленной на таких частотах заземляющей пружины. Модель скорее всего Mueller DS-P01, если предположить что осциллограф упаковывается в пакетик от свеого щупа. Сам осциллограф компактный и легкий, что позволяет посмотреть сигнал где угодно и когда угодно (в пределах возможностей осцилла конечно, сигналы частотой выше 200кГц уже плохо показывает). Сколько от батарейки тянет — хз, еще ни разу в ноль не разряжал.
Экран довольно неплохой, правда немного сдвинут в корпусе, поэтому крайние правые 2-3 столбца пикселей видно только при взгляде слева. Впрочем, там меню, так что это малосущественно. Должностные обязанности.
Управление конечно далеко не столь удобное, как у полновесного девайса — у того же ригола одних крутилок как тут кнопок, но с прошивкой BenF — вполне нормально. Мой осциллограф не откалиброван по частотной компенсации, причем довольно сильно:( Надо найти подходящие кондеры да откалибровать.
Ну и в целом, такой осцилл куда проще и быстрее достать и подготовить к работе, чем RIGOL (который мне пока к сожалению некуда ставить). Сборка Фоток не будет — я свой давно собрал) Только процесс. Приклеиваем заднюю накладку на заднюю крышку. Берем иголку и меняем местами контакты в разъеме на батарейке (аккуратно, не коротните!). Если воткнуть не в той полярности — чипы будут греться, но вроде не сдохнут.
At least, мой фурычит. Подключаем батарейку и приклеиваем ее на скотч к экрану или задней панели. Берем пинцет и втыкаем проволочку на красном проводке в дырочку для ремешка на запястье (это в оригинале — девайс в корпусе от медиаплеера, а тут это выход тестового сигнала). Аккуратно клеим скотч на переднюю крышку. Собираем корпус и соединяем винтами (а вот тут засада — винтов нет, так что ройтесь в загашниках. Винты тоненькие, длинненькие и довольно редкие — я нашел 4, а дырок 6).
Говорят, подходят винтики. Вот теперь пора выбирать — гламурный внешний вид или возможность потом раскрутить девайс.
Во втором случае — размечаем на накладке передней панели места дырок под винты и просверливаем сверлом 3мм. В первом — сразу проводим частотную компенсацию (если надо), и можно заменить винтики клеем. Я выбрал первый вариант, пришлось потом на глазок колупать дырки. Немного промазал и изрядно испоганил вид:(. Клеим переднюю панель.
Выбираем колечко понравившегося цвета и сажаем на щуп. На второе можно забить — все равно на штекере щупа места под него нет. Прошивка Поскольку родная прошивка дрянь — качаем прошивку BenF с сайта Seeed Studio. Прошивка поставляется в двух.dfu файлах — LIB (нечто в духе OS/HAL) и APP (UI, кроме того, в планах разработчиков сделать возможность загрузки до 3 пользовательских приложений). Для прошивки нужен. После установки подключаем осциллограф по USB к компу, включаем его с зажатой кнопкой '-' (она же «вниз») и запускаем DfuSe Demonstration. Здесь следует поставить галку Verify after download.
При желании можно слить текущую прошивку кнопками в Upload Action (Choose-выбрать файл для сохранения-Upload). Далее в группе Upgrade and Verify action жмем Choose и выбираем файл прошивки (.dfu, любой из двух — порядок не имеет значения). Если тулза пишет File successfully loaded (см.
Скрин) — довим Upgrade и скрестив пальцы (а ну как глюканет или электричество кончится, хотя бут скорее всего не пострадает) ждем, пока прошьет. После успешной прошивки точно так же прошиваем вторую часть. При желании прошивку можно допилить. Для этого потребуется GCC for ARM тулкит (подробности на форуме сид студио). Кстати, поскольку USB сильно мешает работе осциллографа — оно не включается автоматически при втыке кабеля (мало ли, мож юзер хочет работать не от батарейного питания). Для соединения с компом по USB (при этом осциллограф работает как ридер для SD-карты) необходимо включить осциллограф, зажав кнопку М. Upd: BenF от этого анахронизма избавился, USB работает и без включения с зажатой М.
Работа с осциллографом К прошивке прилагается мануал, но поскольку он на английском — кое-что опишу. Кстати, хотя фоточка с проводком дерьмовенькая, на ней можно разобрать основные детали: Слева, блестящее — экран. На левой границе платы внизу — коннектор батареи. Самая большая микра — STM32F103VBT6, слева от нее JTAG вроде. SOT-мелочь — LDO и контроллер заряда. Три SO внизу — SP3232, TL072, HC4051.
Видны и три гнезда справа. Под этой платой есть вторая, с кнопками (и вроде какое-то из гнезд на ней, не помню). Калибровочные кондеры разбросаны вокруг HC4051, причем с обеих сторон. Дисплей подключен припаянным шлейфом с обратной стороны, так что калибровать надо очень осторожно. Уже есть обновленная прошивка benf 3.62. Add choice of average (default) and peak acquisition modes to menu OT. Move options for buffer priority and sampling speed to menu OT.
Add automatic ground level positioning for FIT mode. Add option to vertically offset reference from main waveform. Adjusted factory defaults (zero sensitivity, symmetrical V1/V2 cursors).
Redraw cursors and markers when changing profile. Fix issue with not refreshing reference waveform when in FIT mode. Updated firmware users guide. Может запоздалая просьба — проблема: купил первый DSO201, обновил прошивку, все ОК, подарил другу. Купил несколько позже второй, но прошивка не обновляется. В пояснении пишет, что прошивку нужно кинуть на РАМдиск. После того как я скидываю первый файл, устройство его читает и преобразует в ему понятный формат, кидаю второй файл — опять его кушает, РАМдиск исчезает.
Перезагружаю, все по-прежнему. STM DfuSe устройство не видит. Может есть еще варианты прошивки, ну например как навигаторы с флэшки. Эээ Что за РАМдиск? Не припомню таких фишек у нано.
Игра муха байкер. Jan 13, 2015 - Игра муха байкер скачать игру александр македонский золотое издание. Обама байкер.Игры экшн и аркады. Жестокая игра про. Mar 11, 2011 - Игрок в роли мухи летит вдоль дороги, навстречу едут байкеры. Тема в разделе 'Опознание игр', создана пользователем _Dominus_,. Описание игры муха байкер: Игры Мотоциклы 3Д. Мотоциклы 3Д. Игры Гонки на внедорожных мотоциклах. Гонки на внедорожных мотоциклах.
Интерес к предмету сам по себе не появиться и чтобы его пробудить и облегчить учебу воспользуйтесь решебником. Пособие сильно отличается от учебника и рабочей тетради, где огромное количество информации изложено в трудной для ребенка трактовке. Он длиться с 1 по 11 класс, так что в любом случае надлежит вникать и учить речь, иначе Вы просто-напросто будете получать плохие оценки. Тетрадь к учебнику по немецкому языку 7 класс сотникова гоголева.
Я использовал только указанный метод — включить зажатым минусом и подключиться из DfuSe. Стоит заметить, что нано сделан на STM32F103, в котором нет своего USB-бутлоадера, по указанной комбинации запускается встроенный в прошивку DfuSe-совместимый бут. Если там какая-то сильно экзотичная прошивка — нужно смотреть доки конкретно на твой экземпляр. Также можно прошить через встроенный в камень бутлоадер (по UART) или JTAG. В обоих случаях нужно вскрывать и подключаться внутри. JTAG, AFAIK — CN7 на моем фото.
Как говориться радостная минутка, ура это наконец свершилось. Наконец таки я стал обладателем осциллографа. Предыстория такая: еще школьником любил заниматься радио. Что-то паял, что-то мастерил и выписывал журнал «Радио». В одном из номеров рассказывалось как работать с осциллографом и как его практически использовать. Вот так и появилась мечта – владеть и работать со своим личным осциллографом. Заказал такой из поднебесной страны и через 51 день посылка пришла.
Осциллограф Ds0201 Инструкция На Русском
Брал пока что самый дешевый (понимаю, что там возможности урезаны) для того чтобы научиться работать, и в процессе работы потом выяснить действительно мне нужен будет потом более совершенный прибор? Пока что давайте остановимся на моем DSO 201 подробнее.
Осциллографы ' DSO' заняли определенную нишу на рынке благодаря своей низкой стоимости и небольшим габаритам. На Китайских торговых интернет-площадках их можно встретить под разными названиями DSO, DSO Nano, ARM DSO и еще есть немало разных называний. Самая простая и недорогая модель это как раз и есть DSO 201, которая примерно стоит 55$. Мой комплект весьма скромный (возможно что есть и другие варианты): осцилограф, щуп к нему, USB кабель и лазерный диск (с драйверами, мануалами).
Первое что не хватает в комплектации – так это подходящего чехла, где можно было бы разместить прибор и кабеля. Ну да ладно здесь как говориться придумаем как решить такую задачу. Да действительно боле чем скромно. Но для начинающего вполне пойдет. По крайней мере на первых порах – будем осваивать что и как.
Но не все так и плохо. Есть и свои плюсы: маленькие размеры (буквально на ладошке помещается, как мобильник, причем кто не радиолюбитель так и подумает, что это телефон), а так же цветной дисплей. Буквально можно взять и положить в карман!
Управление удобное – но нет русского языка. Впрочем это не критично, и интуитивно можно разобраться. Впрочем есть и еще большой плюс: есть инструкция на русском языке, а это пожалуй самое важное, для новичка конечно. Ладно включаю осциллограф. И тут же появился (после заставки с именем фирмы-изготовителя) сигнал. Я даже щуп не подключал. Тут же включаю немного логику, и делаю предположение что это возможно идет тестовый сигнал.
Сам сигнал «застыл» в виде графика фиолетового цвета. Работает однако! Но нужно это дело как то отключить. Оказалось делом несложным: следуя логике делаю предположение что фиолетовый цвет не просто так, и справа есть меню Ех точно такого же цвета.
Захожу туда (для этого есть кнопка «М») и выключаю тестовый сигнал выбрав параметр OFF. Ура сработало!
Сигнал исчез! Далее нужно провести хоть какой ни будь «начальный тест». Для начала решаю проверить свой многофункциональный (но самодельный из КИТ набора) генератор. Подключаю щупы и есть: побежала синусоида. Немного правда маленькая (но подобрав нужный параметр вольты на деление) растянул ее на экране и используя триггер остановил ее движение. Работает однако! Мой ФГ выдает от 190 до 2000 Гц.
Инструкция Dso 2018
Так что пробуем измерить частоту (что самое интересное так это то что осциллограф может отображать внизу и частоту и напряжение, в зависимости от выбранной настройки). В общем за первый час работы и изучения инструкции научился уже работать с осциллографом.
